1 综述
1.1 简要概述
C280G是一款定位于家用的4G 路由产品，通过4G移动通信拨号或100Mbps WAN口拨号访问互联网，再通过无线WiFi 4及100Mbps 有线局域网分享互联网网络。
1.2 参考标准
相关标准规范:
xx. USB2.0总线标准
xx. SIM/USIM接口标准
xx. IEEE802.11n/g/b
xx. IEEE802.3/802.3u
xx. 4G移动通信标准，具体由选型的4G移动通信模块决定
3 产品主要特点
xx. 采用MT7628方案，MIPS24KEc构架CPU，主频高达580MHZ
xx. MT7628芯片集成了2.4G WIFI功能，速率高达300Mbps
xx. MT7628芯片集成了64MB DDR2，搭配8MB Nor Flash
xx. 1个WAN/LAN全10/100M自适应网口,支持自动翻转（Auto MDI/MDIX）
1个 1个LAN全10/100M自适应网口,支持自动翻转（Auto MDI/MDIX）
xx. 支持“一键刷机模式”，即长按复位按键开机可进入拯救刷机模式
xx. 内置4G模块，通过USB2.0总线实现4G拨号上网
xx. 外置标准 SIM卡(中卡)接口，支持SIM/USIM卡
xx. 外置高增益全向天线，无线信号360度无死角
xx. 本产品支持硬件看门狗功能，路由系统或4G模块故障时会自动重启设备
4 硬件功能

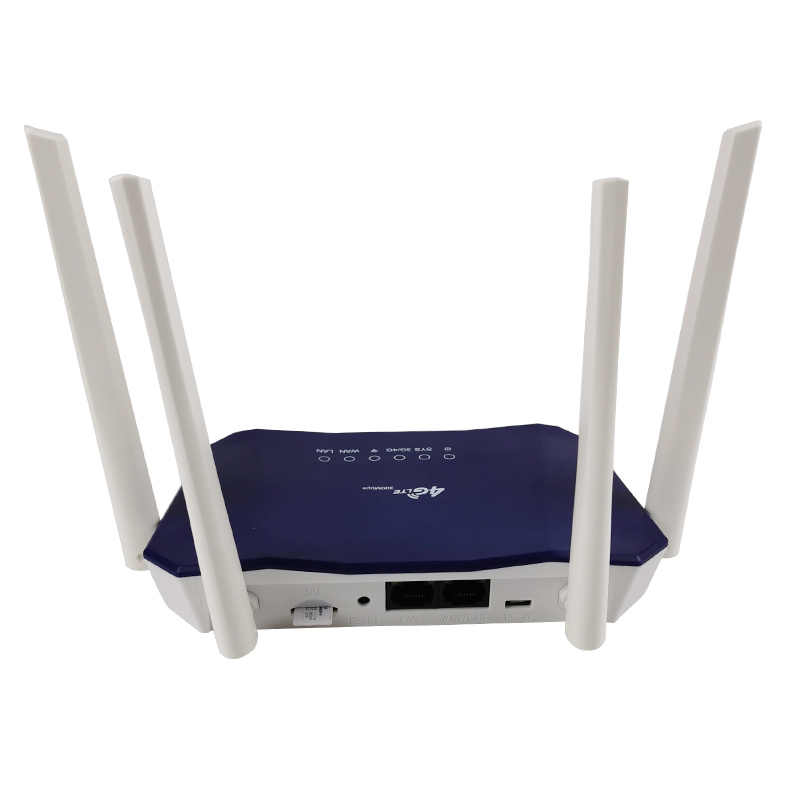

4.1 硬件接口介绍
|
网口 |
WAN口/LAN100Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u |
|
SIM卡接口 |
标准 SIM卡(中卡)接口 1个，支持SIM/USIM |
|
电源接口 |
MICRO USB 接口 |
|
按键 |
复位按键 1个 |
|
天线 |
全向5dbi 2.4G天线2根 |
|
全向5dbi 4G移动通信天线2根，兼容3G/2G移动数据通信 |
|
|
4G模块接口 |
内置4G模块接口，支持USB2.0总线 |

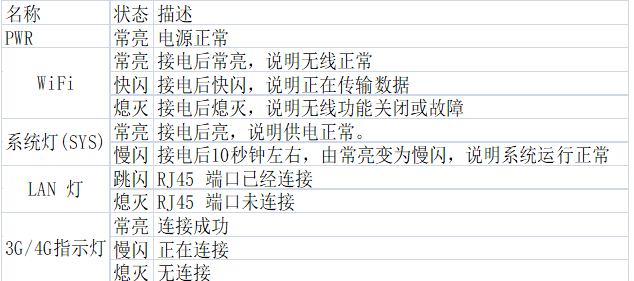

4.2 指示灯功能介绍
4.3 硬件平台介绍
|
处理器 |
MT7628 MIPS24KEc构架CPU，主频高达580MHZ |
|
2.4G WIFI芯片 |
MT7628集成2.4G WIFI功能 IEEE 802.11n/g/b,最高速率300Mbps |
|
内存 |
DDR2 64MB,不支持定制内存大小 |
|
闪存 |
Nor Flash 8MB |
|
不支持NAND Flash |
4.4 硬件看门狗功能介绍
本硬件产品设计了硬件看门狗功能，硬件看门狗上电后会自动开机，并检测路由系统输出的1秒钟跳变一次的心跳电平，当路由系统检测到4G模块拨号故障会主动停止输出心跳电平，如果路由系统自身故障（如死机），也自然无法再输出心跳电平，此时硬件看门狗如果120秒内一直未检测到心跳电平，就会自己关机15秒再重启整个系统。
5 4G移动通信功能
本产品内置了贴片4G模块，可用于扩展4G移动通信功能，内置的4G模块支持USB2.0总线。目前适配有移远与广和通，LONGSUN,有方等的CAT4 模块，选用不同的4G模块可以支持不同的国家的4G频段，具体详细4G功能请与智博通客服沟通，并参考4G模块规格书确定。
6 供电与功耗说明
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
6 |
12 |
14 |
V |
|
绝对工作电压 |
T A = 25°C |
5.5 |
|
16 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.3 |
0.4 |
0.7 |
A |
请使用标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
7 WIFI无线参数介绍
兼容IEEE 802.11 b/g/n，支持IEEE 802.11 d/h/k；支持20MHz, 40MHz,采用2T2R MIMO 天线技术，最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
11 Mbps CCK |
-86 |
-87.5 |
-89 |
dBm |
|
54 Mbps OFDM |
-72 |
-74 |
-76 |
dBm |
|
|
BW=20MHz MCS 7 |
-70 |
-72 |
-74 |
dBm |
|
|
BW=40MHz MCS 7 |
-68 |
-70 |
-71 |
dBm |
|
|
发射功率 |
11 Mbps CCK |
19 |
18 |
17 |
dBm |
|
54 Mbps OFDM |
17 |
16 |
15 |
dBm |
|
|
BW=20MHz MCS 7 |
17 |
16 |
15 |
dBm |
|
|
BW=40MHz MCS 7 |
16 |
15 |
14 |
dBm |
8 结构参数与配件介绍
|
重量（KG） |
0.3KG |
|
|
外壳尺寸 |
||
|
配色 |
白色 |
|
|
配件 |
电源适配器 |
5V/2A 1PCS |
|
合格证 |
1PCS |
|
|
网线 |
||
|
天线 |
2.4G 5DB不可拆卸 白色刀形天线 2PCS |
|
|
4G 5DB不可拆卸 白色刀形天线 2PCS |
||
9 产品工作环境要求
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
10 软件配制信息
|
默认IP |
192.168.10.1 |
|
用户名/密码 |
admin/admin |
|
2.4G SSID4G |
4G CPE-XXXX(X为MAC地址后4位)，默认密码12345678 |
|
5.8G SSID |
NA |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
